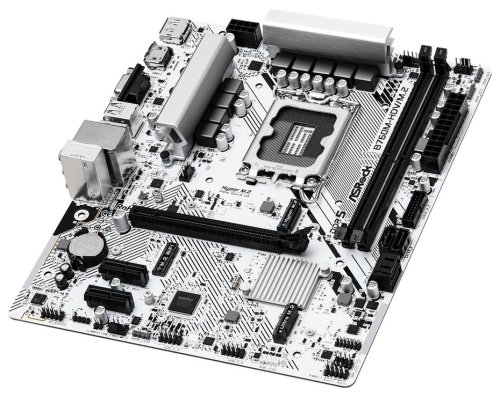

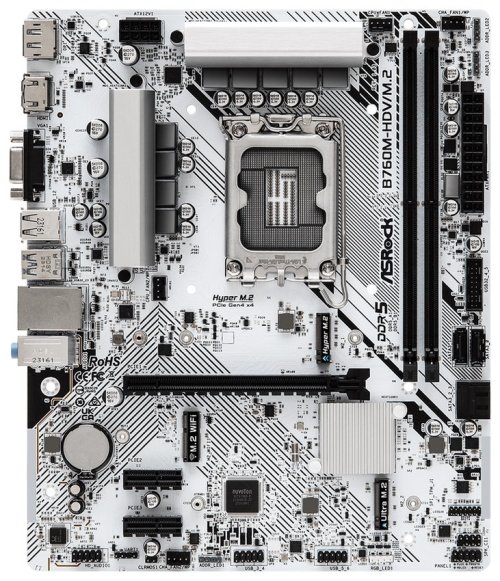

ASRock B760M-HDV/ M.2

Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.

CPU
Podpora procesorov 12., 13. a 14. generácie Intel Core / Pentium / Celeron (pätica LGA1700)

Čipová sada
Intel B760

Pamäť
2× DDR5 pamäťový slot, podpora až 96 GB
Podpora DDR5 až 7200+ (OC) MHz
Dvojkanálová architektúra pamäte
Podpora non-ECC, bez vyrovnávacej pamäte
Podpora Intel Extreme Memory Profile (XMP) 3.0

Sloty
Intel CPU
1× PCIe 4.0 x16 slot
Intel B760 čipová sada
2× PCIe 3.0 x1 slot

Grafika
1× HDMI port, podporujúci max. rozlíšenie 4K pri 60 Hz
1× DisplayPort port, podporujúci max. rozlíšenie 8K pri 60 Hz, 5K pri 120 Hz
1× VGA port, podporujúci max. rozlíšenie Full HD pri 60 Hz

Úložisko
Intel B760 čipová sada
1× Hyper M.2 slot, M Key, pre jednotky typu 2260/2280 (PCIe 4.0 x4 režim)
1× Ultra M.2 slot, M Key, pre jednotky typu 2280 (PCIe 3.0 x4 režim)
4× SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky
Podpora Intel Volume Management Device (VMD)

USB
1× USB-C 3.2 Gen1 (USB 3.0) port na zadnom paneli
5× USB 3.2 Gen1 (USB 3.0) port (3 porty na zadnom paneli, 2 porty dostupné cez interný USB konektor)
6× USB 2.0 port (2 porty na zadnom paneli, 4 porty dostupné cez interné USB konektory)

Audio
Realtek ALC897 Codec
7.1kanálové High Definition Audio

LAN
1× Dragon RTL8125BG 2,5 Gigabit LAN radič

Interné konektory
1× SPI TPM konektor
1× konektor reproduktora a detekcia otvorenia skrine
1× konektor RGB LED pásky
3× konektor adresovateľného LED pásika
1× 4pin konektor ventilátora CPU
1× 4pin konektor ventilátora CPU/ ventilátora vodného chladenia
2× 4pin konektor ventilátora skrine/ ventilátora vodného chladenia
1× 24pin ATX hlavný napájací konektor
1× 8pin 12V napájací konektor
1× audio konektor predného panelu
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
1× M.2 slot, E key pre Wi-Fi modul (nie je súčasťou)

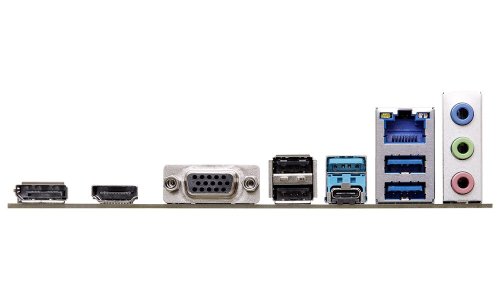

Porty na zadnom paneli
1× HDMI
1× DisplayPort
1× VGA
1× USB-C 3.2 Gen1 (USB 3.0)
3× USB 3.2 Gen1 (USB 3.0)
2× USB 2.0
1× RJ-45
3× audio jack

Rozmery
24,4 × 20,1 cm
Micro ATX formát
