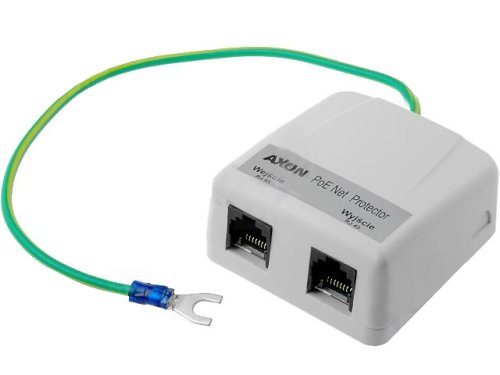

AXON PoE Net Protector

Prehľad AXON POE Net Protector je určený na ochranu zariadení pripojených k sieti Ethernet 10/100 Mb/s, s možnosťou diaľkového napájania cez nevyužité páry vodičov. AXON PoE Device Net Protector obsahuje dve cesty, dátovú (1-2, 3-6) a napájaciu (4+5, 7+8). Obe tieto cesty sú zaistené ochrannými prvkami, ktoré zaisťujú zvod prepätia na zem pri oboch cestách.

Špecifikácia Dátová cesta • vodiče 1-2, 3-6

Menovité napätie • Un 5V

Maximálne napätie • Uc 6V

Ochranná úroveň prepäťového systému (vodič-vodič) • Up 40V - 1kV/us, C3

Ochranná úroveň prepäťového systému (vodič-uzemenie) • Up 600V - 1kV/us, C3

Menovitý zvodový prúd (vodič-vodič) • In 20A - 10/1000us, C3

Menovitý zvodový prúd (vodič-uzemenie) • In 20A - 10/1000us, C3

Napájacia cesta • vodiče 4, 5 a 7, 8

Menovité napätie • Un 50V

Maximálne napätie • Uc 56V

Menovitý prúd • In 400 mA

Menovitý zvodový prúd (vodič-vodič) • In 10A - 10/1000us, C3

Menovitý zvodový prúd (vodič-uzemenie) • In 2kA - 8/20us, C2

Ochranná úroveň (vodič-vodič) • Up max. 95V - 1kV/us, C3

Ochranná úroveň (vodič-uzemenie) • Up max. 1000 V - 1,2 / 50us, C2

Typ RJ45 • 8P8C

Rozmery • 66x60x30mm

Hmotnosť • 0.08 kg
