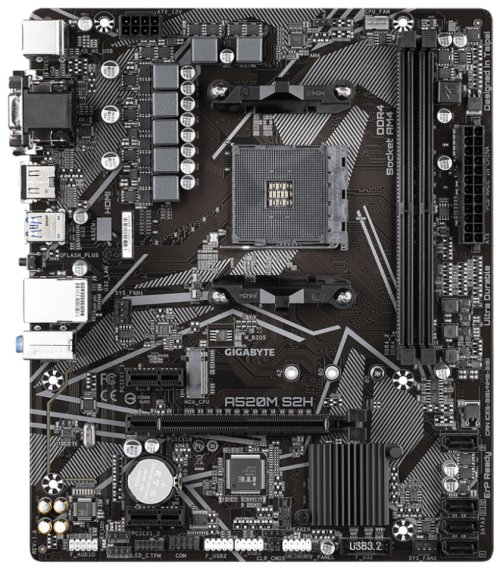

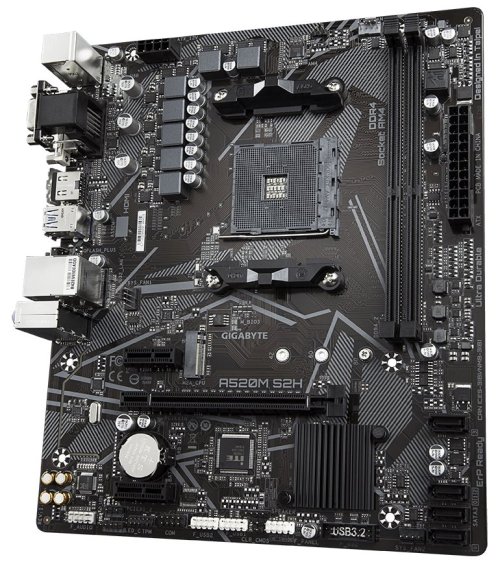

GIGABYTE A520M S2H

Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.

CPU
Podpora procesorov AMD Ryzen 3. generácie a AMD Ryzen 3. generácie s Radeon Vega grafickou kartou (pätica AM4)

Čipová sada
AMD A520

Pamäť
2 x DDR4 pamäťový slot, podpora až 64 GB
Podpora DDR4 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200 / 2933 / 2667 / 2400 / 2133 MHz
Dvojkanálová architektúra pamäte
Podpora ECC DIMM, bez vyrovnávacej pamäte, 1Rx8/2Rx8
Podpora non-ECC DIMM, bez vyrovnávacej pamäte, 1Rx8/2Rx8/1Rx16
Podpora Extreme Memory Profile (XMP)

Grafika
Grafické výstupy na doske sú funkčné iba pri použití s procesormi AMD Ryzen s integrovanou grafickou kartou Radeon Vega.
1 x VGA port, podporujúci max. rozlíšenie 1920 x 1200 pri 60 Hz
1 x DVI-D port, podporujúci max. rozlíšenie 1920 x 1200 pri 60 Hz
1 x HDMI port, podporujúci max. rozlíšenie 4096 x 2160 pri 60 Hz

Sloty
1 x PCIe 3.0 x16 slot
2 x PCIe 3.0 x1 slot

Úložisko
AMD CPU
1 x M.2 slot, M Key, pre jednotky typu 2242/2260/2280 (SATA a PCIe 3.0 x4/x2 režim)
AMD A520 čipová sada
4 x SATA 6 Gb/s
Podpora RAID 0, RAID 1 a RAID 10

USB
AMD A520 čipová sada
2 x USB 3.2 Gen1 (USB 3.0) port dostupný cez interný USB konektor
6 x USB 2.0 port (2 porty na zadnom paneli, 4 porty dostupné cez interné USB konektory
AMD CPU
4 x USB 3.2 Gen1 (USB 3.0) port na zadnom paneli

Audio
Realtek ALC887 Codec
2/4/5.1/7.1kanálové High Definition Audio

LAN
1 x Realtek Gigabit LAN radič

Interné konektory
1 x 24-pin ATX hlavný napájací konektor
1 x 8-pin ATX 12V napájací konektor
4 x SATA 6Gb/s konektor
1 x M.2 slot, M Key
1 x konektor ventilátora CPU
2 x konektor systémového ventilátora
1 x konektor adresovateľného LED pásika
1 x konektor RGB LED pásky
1 x konektor predného panelu
1 x audio konektor predného panelu
1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port)
2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port)
1 x TPM konektor
1 x konektor sériového portu
1 x konektor reproduktora
1 x konektor detekcie otvorenia skrine
1 x prepojka Clear CMOS

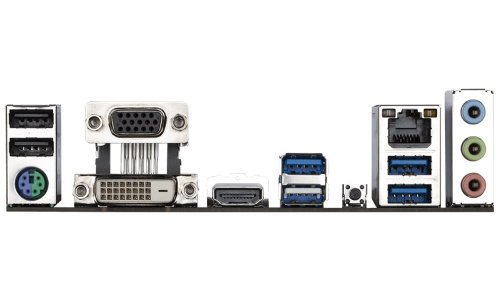

Porty na zadnom paneli
1 x PS/2 combo port klávesnice a myši
1 x VGA
1 x DVI-D
1 x HDMI
4 x USB 3.2 Gen1 (USB 3.0)
2 x USB 2.0
1 x RJ-45
1 x tlačidlo Q-Flash Plus
3 x audio jack

Rozmery
24,4 x 20,5 cm
Micro ATX formát
