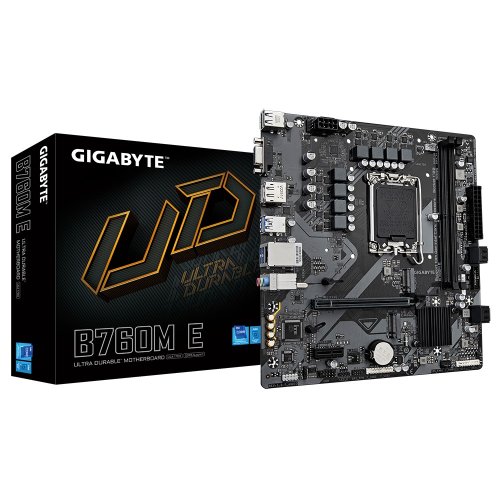

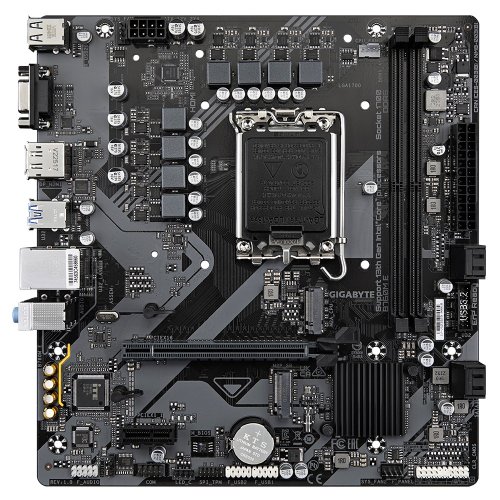

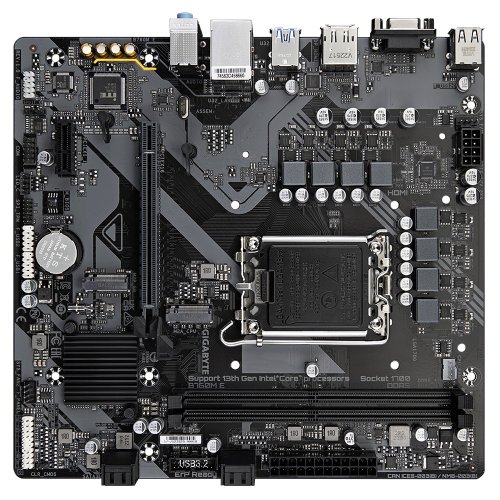

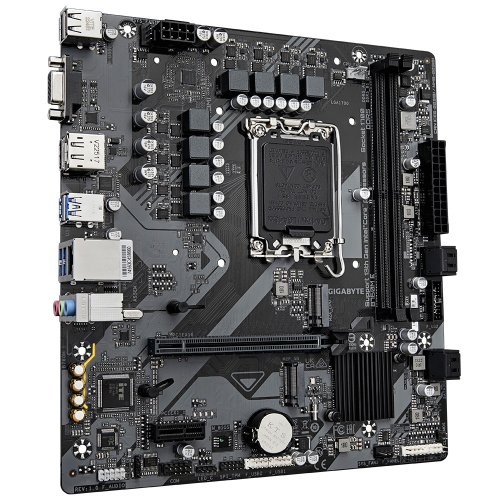

GIGABYTE B760M E (rev. 1.0)

Chipset: Intel® B760 Express Rozmerový formát: Micro ATX (230x215mm) Podpora pre procesory: 14., 13. a 12. generácie Intel® Core™, Pentium® Gold a Celeron® Pätica procesora: LGA1700

Pamäť:

• 2x DIMM pätica podporujúca až 128GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400 ové moduly bez ECC
• dvojkanálová architektúra pamäte
• podpora pamäťových modulov Extreme Memory Profile (XMP)

Grafické výstupy: grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU

• 1x D-Sub
• 1x HDMI® 2.1
• 1x DisplayPort 1.2 Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio Ethernet: Realtek® GbE LAN WLAN + Bluetooth: nie Rozširujúce sloty:
• 1x PCI Express x16 podpora PCIe 4.0 a beží na x16
• 1x PCI Express x1 podpora PCIe 3.0 a beží na x1

Úložný priestor: celkom podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2 , M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
• 1x M.2 , M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
• 4x port SATA 6Gb/s RAID radič: podpora RAID 0/1/5/10 pre úložné zariadenia SATA

USB: Zadné USB (celkom 6 portov)

• 4x USB 3.2 Gen 1
• 2x USB 2.0/1.1

Predné USB (celkom 6 portov)

• 1x USB 3.2 Gen 1 header - podpora ďalších 2 portov USB 3.2 Gen 1
• 2x USB 2.0/1.1 header - podpora ďalších 4 portov USB 2.0/1.1

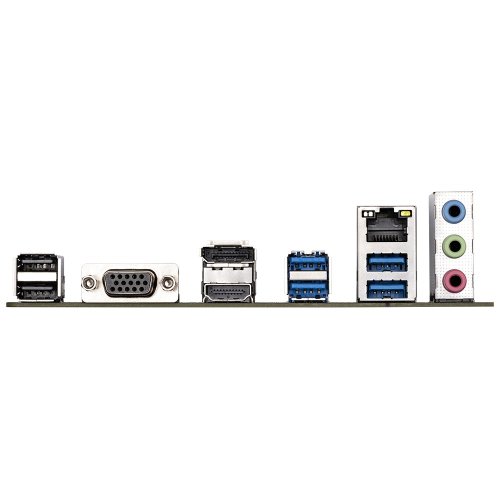

Porty na zadnom paneli:

• 2x USB 2.0/1.1
• 1x D-Sub
• 1x DisplayPort
• 1x HDMI
• 4x USB 3.2 Gen 1
• 1x RJ-45
• 3x audio jack

Interné porty: Napájanie

• 1x 24pin ATX hlavný napájací konektor
• 1x 8pin ATX 12V napájací konektor Súvisiaci s ventilátorom a chladením
• 1x CPU fan header
• 2x system fan header Súvisiaci s úložiskom
• 2x M.2 slot (Key M)
• 4x SATA 6Gb/s port USB
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header Ostatné
• 1x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x S/PDIF Out header
• 1x serial port header
• 1x Trusted Platform Module header (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1x Clear CMOS jumper

BIOS: 1x 128Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)

Odkaz na stránku výrobcu: https://www.gigabyte.com/Motherboard/B760M-E-rev-10#kf
