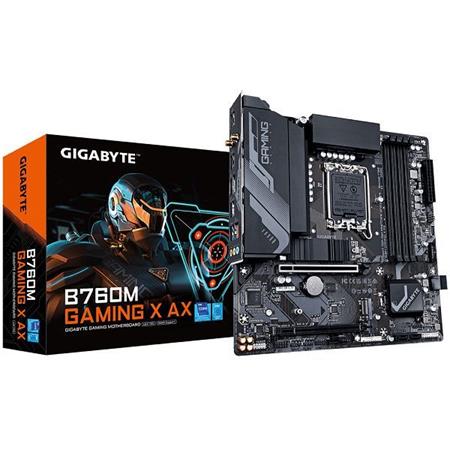

GIGABYTE B760 GAMING X AX (rev. 1.x)

Chipset: Intel® B760 Express

Rozmerový formát: Micro ATX (244x244mm) Podpora pre procesory: 13. a 12. generácie Intel Core, Pentium Gold a Celeron Patice procesora: LGA1700

Pamäť:

• 4x DIMM pätica podporujúca až 192GB, DDR5 7600( OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000( OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000MT/s pamäťové moduly
• dvojkanálová architektúra pamäte
• podpora pamäťových modulov Extreme Memory Profile (XMP)

Grafické výstupy:

• 1x DisplayPort 1.2
• 1x HDMI® 2.0

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN WLAN + Bluetooth: Wi-Fi 6E (WIFI a, b, g, n, ac, ax, s podporou frekvenčných pásiem 2,4/5/6GHz) + Bluetooth 5.3

Rozširujúce sloty:

• 1x PCI Express x16 s podporou PCIe 4.0 a bežiacim na x16 (PCIEX16)
• 1x PCI Express x16 podporuje PCIe 3.0 a beží na x4 (PCIEX4)

Úložný priestor: celkom podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2 , M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
• 1x M.2 , M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
• 4x port SATA 6Gb/s

RAID radič: podpora RAID 0/1/5/10 pre úložné zariadenia SATA

USB: Zadné USB (celkom 8 portov)

• 3x USB 3.2 Gen 1
• 5x USB 2.0/1.1

Predné USB (celkom 7 portov)

• 1x USB typ-C® konektor - podpora USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header - podpora ďalších 2 portov USB 3.2 Gen 1
• 2x USB 2.0/1.1 header - podpora ďalších 4 portov USB 2.0/1.1

Porty na zadnom paneli:

• 3x USB 3.2 Gen 1
• 5x USB 2.0/1.1
• 2x SMA anténny konektor (2T2R)
• 1x DisplayPort
• 1x HDMI 2.0
• 1x RJ-45
• 3x audio jack

Interné porty: Napájanie

• 1x 24-pin ATX hlavný napájací konektor
• 1x 8-pin ATX 12V napájací konektor Súvisiaci s ventilátorom a chladením
• 1x CPU fan header
• 3x system fan headers Súvisiace s úložiskom
• 2x M.2 slot (Key M)
• 4x SATA 6Gb/s port USB
• 1x USB typ-C® header s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header Ostatné
• 2x adresovateľný LED strip header
• 2x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x S/PDIF Out header
• 1x serial port header
• 2x Thunderbolt™ add-in card konektor
• 1x Trusted Platform Module header (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1x tlačidlo reset
• 1x tlačidlo Q-Flash Plus
• 1x reset jumper
• 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
