IMMAX Konektor CLICK 12 mm (spojka L)

Nacvakávací rohový konektor (L spojka) pre RGB CCT LED pásik o šírke 12 mm, 6 pinov.

Jednoduchá inštalácia iba zacvaknutím konektora na LED pásik. Určené pre LED pásik 07726L (NEO LITE Smart LED pásik). Týmto spojovacím konektorom ľahko prepojíte RGB + CCT (6× pin) LED pásiky o šírke 12 mm bez nutnosti spájkovania. Konektor je možné použiť pre pásky s krytím IP20 & IP65. Jednoducho prestrihnete LED pásik v mieste, ktoré je označené piktogramom nožníc a zacvaknete kryt konektora, tak aby bol vytvorený kontakt.

Použitie: LED pásik je potrebné položiť na prerezávacie tŕne presne tak, aby piny na páske boli v jednej osi s tŕňmi. Následne stlačením plastových dvierok dôjde k prerezaniu kontaktných tŕňov do pásky a zaisteniu spoja. Dvierka konektora musia byť úplne zatvorené, inak by mohlo dôjsť k vytrhnutiu pásky z konektora a nefunkčnosti spoja.

Upozornenie: Prepojovací konektor je kompatibilný iba s RGB-CCT LED pásikom 07726L a nemusí pasovať na iné modely ostatných výrobcov.

ZÁKLADNÁ ŠPECIFIKÁCIA

Konektor: 2× 6pin

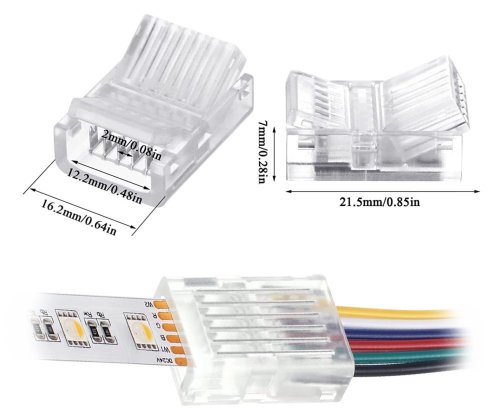

Rozmery konektora: 21,5 × 16,2 × 7 mm
Kompatibilita: NEO LITE Smart LED pásik (07726L)
