PLANET BSP-115HP-5A

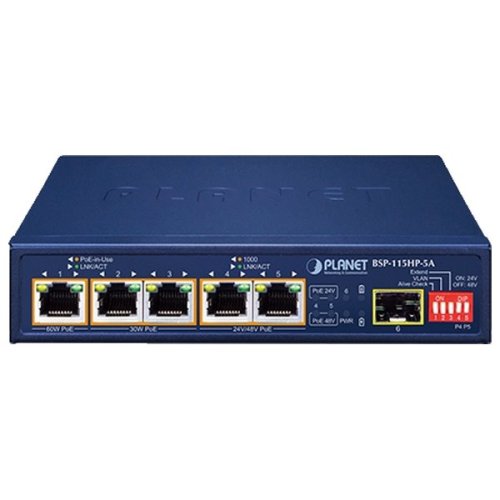

Solárny napájací PoE switch s integrovaným MPPT regulátorom ponúka 5× RJ-45 10/100/1000 Base-T s PoE napájaním (1× PoE++ 802.3bt, 2× 802.3at, 2× 802.3at alebo pasívny 24 V) , 65 budget, DIP switch pre prepínanie režimov a 1× SFP 100/1000 Base-X.

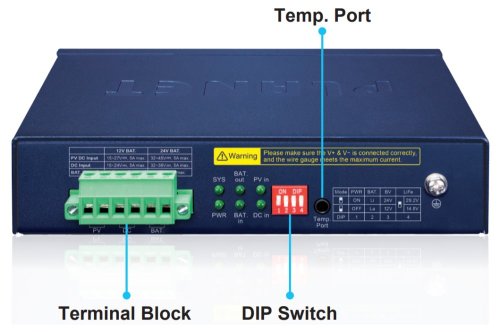

1/2 piny pre PV (fotovoltaické) panely + niektoré typy generátorov (vodné či veterné), piny 3/4 pre DC napájanie, piny 5/6 pre nabíjanie/vybíjanie batérie . K dispozícii je DIP switch na prednej strane, pomocou ktorého je možné konfigurovať PoE a VLAN . DIP switch na zadnej strane potom slúži na nastavenie typu a napätia batérie .
ESD ochrana do 4 kV (kontaktne), do 8 kV (vzduchom), senzor teploty (detekcia -20 až +100 °C), krytie IP30 (kovový kryt), bez ventilátorov (fanless), montáž na stenu alebo na stôl, prevádzkové teplota -20 až +65 °C .

Solárny PoE switch, ktorý podporuje súčasné použitie solárneho (PV), DC a batériového napájania. Energia získaná zo solárneho panelu je ukladaná do akumulátora s napätím 12 alebo 24 V. Potom, keď solárne ani DC napájanie nie je k dispozícii, je batéria využitá na napájanie switcha a pripojených zariadení.

Toto riešenie poskytuje možnosť napájať pripojené aktívne zariadenia, ako sú IP kamery, switche, konvertory alebo Wi-Fi jednotky, po celú dobu a bez závislosti na napájacej sieti. Aplikácia je teda vhodná na zabezpečenie dohľadu v prostredí parkov, lesov, chát alebo rozľahlých poľnohospodárskych a priemyselných areáloch. Vďaka neprerušenému napájaniu je možné použiť aj ako prostriedok na budovanie telekomunikačných bodov pre lokálnych poskytovateľov internetu.

Správa akumulátorov/batérií:

• Podporuje lítiové (Lithium, Li-Fe) a olovené batérie (Lead-acid, Pb), možnosť voľby
• Vstupné napájanie (PV IN): min. napätie 15–27 V DC (12V batéria), 32–45 V DC (24V batéria), max. prúd 5 A, výkon do 135 W (pre 12V batériu, 225 W pre 24V batériu), podpora DC napájania 15–24 V (12V batéria) alebo 32–36 V (24V batéria)
• Regulátor nabíjania MPPT (Maximum Power Point Tracking)
• Ochrana proti spätnému prúdu (zabraňuje spätnému toku elektrického prúdu do fotovoltaického panelu)
• Nadprúdová ochrana a ochrana proti prepólovaniu (pre batériu a nabíjacie elektródy)

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 1× RJ-45 10/100/1000 Base-T s PoE++, 2× RJ-45 10/100/1000 Base-T s PoE+, 2× RJ-45 10/100/1000 Base-T s PoE+ alebo 24 V (pasívne), 1× SFP Base-X
Pamäť: 2K MAC adries, 2,5 Mb buffer
Priepustnosť: zbernica 12 Gbps, prevádzkovo 8,92 Mpps (64B)
Prevedenie: desktop, na stenu
Napájanie (switche): cez fotovoltaické panely (DC 15–45 V), z batérie (DC 12/24 V) alebo pomocou DC napájania (pin 3/4) 15–24 V (12V batéria) alebo 32–36 V (24V batéria), celkový príkon do 75,6 W (plné zaťaženie s PoE napájaním)
Požiadavky na napájanie:
Solárny panel: 15–27 V DC (12V batéria), 32–45 V DC (24V batéria)
Batérie: 12/24 V, lítiové (Lithium, Li-Fe) a olovené batérie (Lead-acid, Pb)
DC napájanie: 15–24 V (12V batéria) alebo 32–36 V (24V batéria)
Výstupné napájanie: 1× PoE++ RJ-45, 2× PoE+ RJ-45, 2× pasívny PoE alebo PoE+ RJ-45, 6pin svorkovnica (1× vstup pre PV panel, 1× napájací vstup/výstup pre 12/24V batériu, 1 × vstup pre DC napájanie)
Ochrana: ESD do 4 kV kontaktne, 8 kV vzduchom (ethernet)
Prevádzková teplota: -20 až +65 °C
Rozmery: 159 × 142 × 34 mm
Hmotnosť: 690 g

PoE funkcie:

Celkový napájací výkon: až 65 W, 802.3af/at/bt, 802.3af/at, pasívny PoE (24 V)
Počet injektorov: 1× až 60 W, 2× až 35 W, 2× až 25 W (pri DC 24 V, pasívny PoE) alebo až 35 W (pri DC 48 V, aktívny PoE)
Typ napájania: End-span
Pokročilé funkcie:

Switch disponuje manuálnym prepínačom režimov:

• Alive check - Sleduje stav pripojených zariadení v reálnom čase, akonáhle zariadenie prestane reagovať, obnovením napájania sa uvedie späť do prevádzky.

• VLAN - Porty sú logicky oddelené jeden od druhého, v tomto režime sa dá predísť nechceným multicast a broadcast búrim.

• Extend - Switch napája zariadenie až na 250 m so zníženou priepustnosťou 10 Mb/s na port.

• PoE 24/48 V - Prepínanie napätia na portoch 4 a 5. Ide o prepínanie medzi 24V pasívnym PoE a 48V aktívnym (PoE+ 802.3at).
