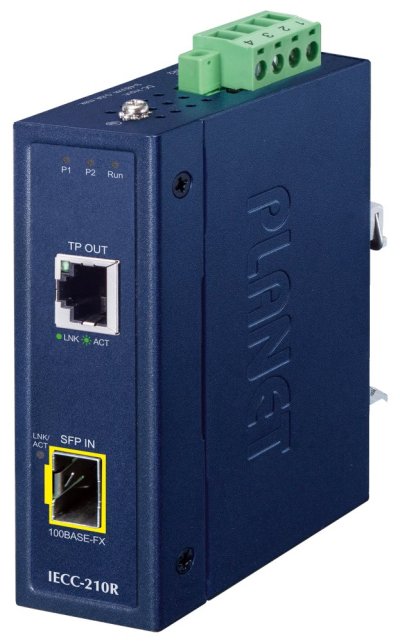

PLANET IECC-210-KIT

Súprava priemyselných konvertorov IECC-210T a IECC-210R umožňuje predĺžiť komunikačnú vzdialenosť v rámci EtherCAT siete až na 60 km. IECC-210T slúži ako konvertor z metalického vedenia na optické vlákno, zatiaľ čo IECC-210R prevádza signál z optického vlákna na metalické vedenie. Komunikácia po IP protokole v spojení s protokolom EtherCAT je využívaná v automatizácii a ovládaní zariadenia v reálnom čase. Duálny napájací vstup zvyšuje spoľahlivosť a prevádzkyschopnosť celého systému.

http://download.asm.cz/inshop/prod/Planet/IECC-210-KIT/IECC-210-KIT.jpg >

Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi, umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak je vhodný pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie). Inštalácia na stenu (montážny diel je súčasťou) alebo na DIN lištu.

http://download.asm.cz/inshop/prod/Planet/IECC-210-KIT/IECC-210-KIT-1.jpg >

ZÁKLADNÁ ŠPECIFIKÁCIA

Obsah sady:

• 1× IECC-210T vysielač (TX)
• 1× IECC-210R prijímač (RX)
• 2× sada pre montáž na stenu
• 2× záslepka SFP slotu
• 2× záslepka RJ-45 portu

Sieťové vlastnosti:

• 1× rozhranie 100BASE-TX RJ-45
• 1× rozhranie 100BASE-FX SFP
• LED indikácia stavu vstupov
• 9–48 V DC vstupné napätie
• EtherCAT Distributed Clock (DC) režim
• Overené testovacím nástrojom EtherCAT

Fyzické vlastnosti:

Porty: 1× RJ-45 100BASE-TX, 1× 100BASE-FX SFP
Podpora EtherCAT: áno
Krytie: IP30, kovová skriňa
Napájanie: duálny (2× 2pin), 9–48 V DC externý zdroj (nie je súčasťou balenia), príkon max. 1,92 W
Prevádzková teplota: –40 °C až +75 °C, vlhkosť 5–95 %
Rozmery: 104 × 70 × 33 mm

Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50 g, dlhodobému 4 g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

http://download.asm.cz/inshop/prod/Planet/IECC-210-KIT/IECC-210-KIT-2.jpg >

http://download.asm.cz/inshop/prod/Planet/IECC-210-KIT/IECC-210-KIT-3.jpg >

http://download.asm.cz/inshop/prod/Planet/IECC-210-KIT/IECC-210-KIT-4.jpg >
