PLANET VC-231GP

PoE konvertor pre ethernet po dvojvodičovom vedení (technológia VDSL2/ADSL2+).
Nastavenie DIP prepínači. Voliteľne Master/Slave. Transparentný bridge.

DSL/Ethernet bridge, ktorý umožňuje vysokorýchlostnú komunikáciu po dvojvodičovom vedení Transparentne konvertuje Ethernet. Rovnaké zariadenie môže byť použité ako master (CO) aj slave (CPE).

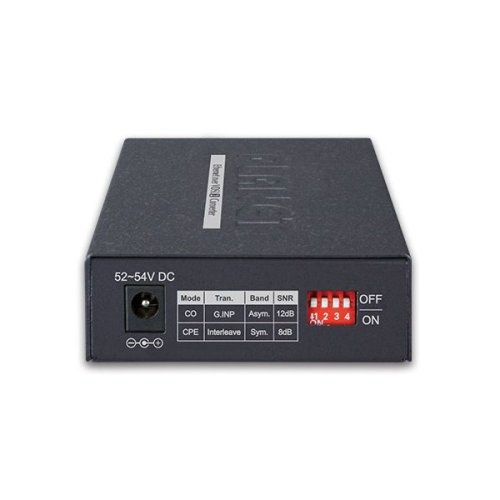

Parametre nastavované štyrmi DIP prepínačmi na zariadení: voľba CPE/CO, voľba modulácie, symetrická/asymetrická prevádzka, voľba SNR.
Spĺňa štandardy ITU-T G.993.2 VDSL2 Profile 17a (frekvenčné pásmo 0,13-17,66 MHz).

S pomocou externého splitera je možné zachovať hlasovú službu na telefónnom vedení bez ďalšej úpravy zapojenia.
ISP (internet service provider) poskytovateľom je tak umožnené ponúkať multimediálne služby, VOD (video on demand), VoIP (voice over IP), Video phone, IPTV a pod.
Je možné inštalovať do šasi MC-700/1500/1000R.

Tento produkt nie je kompatibilný s konvertorom PLANET VC-201A.

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Port 1: 10/100/1000BASE-T RJ45 (IEEE 802.3af /802.3at PoE Injektor 30 W)
Port 2: RJ11, xDSL port s VDSL2 alebo ADSL2+ pripojením
Prevedenie: vnútorné
Napájanie: externý zdroj DC 54 V, 0.74 A (zdroj je súčasťou balenia)
Ochrana: 6 KV DC Ethernet ESD
Prevádzková teplota: 0 až 50 °C
Hmotnosť: 206 g
Rozmery: 97 × 70 × 26 mm

Dosahy pre dvojvodičové vedenie downstream/upstream:

Interleave, Asym, 8dB

200 m ----> 190 Mbps / 90 Mbps
400 m ----> 163 Mbps / 64 Mbps
600 m ----> 110 Mbps / 34 Mbps
800 m ----> 73 Mbps / 18 Mbps
1000 m ---> 49 Mbps / 10 Mbps
1200 m ---> 39 Mbps / 8 Mbps
1400 m ---> 25 Mbps / 6 Mbps

Interleave, Sym, 8dB

200 m ---> 149 Mbps / 141 Mbps
400 m ---> 116 Mbps / 115 Mbps
600 m ---> 72 Mbps / 70 Mbps
800 m ---> 45 Mbps / 44 Mbps
1000 m --> 26 Mbps / 16 Mbps
1200 m --> 26 Mbps / 12 Mbps
1400 m --> 29 Mbps / 12 Mbps

G.INP , Asym, 8dB

200 m ---> 192 Mbps / 93 Mbps
400 m ---> 159 Mbps / 64 Mbps
600 m ---> 106 Mbps / 37 Mbps
800 m ---> 68 Mbps / 19 Mbps
1000 m --> 49 Mbps / 8 Mbps
1200 m --> 29 Mbps / 8 Mbps
1400 m --> 26 Mbps / 6 Mbps

G.INP , Sym, 8dB

200 m ---> 150 Mbps / 150 Mbps
400 m ---> 114 Mbps / 113 Mbps
600 m ---> 69 Mbps / 69 Mbps
800 m ---> 49 Mbps / 39 Mbps
1000 m --> 27 Mbps / 24 Mbps
1200 m --> 26 Mbps / 12 Mbps
1400 m --> 21 Mbps / 11 Mbps

Interleave, Asym, 12dB

200 m ---> 177 Mbps / 83 Mbps
400 m ---> 145 Mbps / 57 Mbps
600 m ---> 92 Mbps / 31 Mbps
800 m ---> 59 Mbps / 15 Mbps
1000 m --> 44 Mbps / 10 Mbps
1200 m --> 32 Mbps / 6 Mbps
1400 m --> 22 Mbps / 3 Mbps

Interleave, Sym, 12dB

200 m ---> 136 Mbps / 129 Mbps
400 m ---> 100 Mbps / 101 Mbps
600 m ---> 58 Mbps / 57 Mbps
800 m ---> 42 Mbps / 36 Mbps
1000 m --> 23 Mbps / 12 Mbps
1200 m --> 23 Mbps / 10 Mbps
1400 m --> 17 Mbps / 11 Mbps

G.INP , Asym, 12dB

200 m ---> 177 Mbps / 85 Mbps
400 m ---> 144 Mbps / 51 Mbps
600 m ---> 87 Mbps / 29 Mbps
800 m ---> 55 Mbps / 15 Mbps
1000 m --> 40 Mbps / 8 Mbps
1200 m --> 38 Mbps / 8 Mbps
1400 m --> 26 Mbps / 4 Mbps

G.INP , Sym, 12dB

200 m ----> 136 Mbps / 133 Mbps
400 m ----> 97 Mbps / 102 Mbps
600 m ----> 54 Mbps / 56 Mbps
800 m ----> 40 Mbps / 35 Mbps
1000 m --> 24 Mbps / 22 Mbps
1200 m --> 24 Mbps / 9 Mbps
1400 m --> 18 Mbps / 12 Mbps
