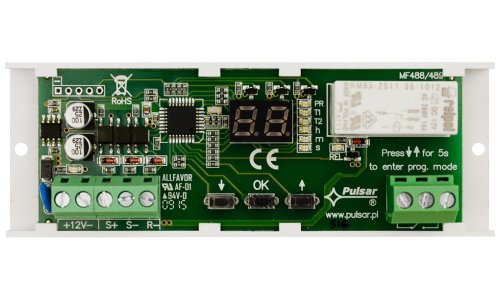

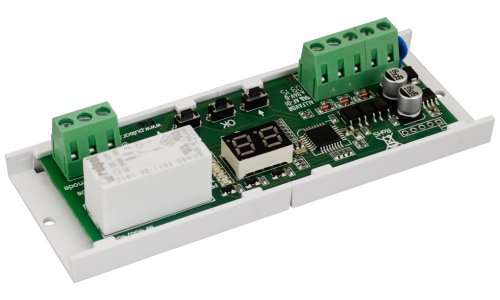

Pulsar AWZ-516

Relé umožňujúce realizáciu časovo-logických programov . Zariadenie charakterizuje univerzalita, veľká presnosť meraného času na oscilátore riadenom kremenným výbrusom a možnosť jeho precízneho a opakovaného nastavenia. Relé je možné použiť na predĺženie krátkych ovládacích impulzov , napr. ovládajúcich prácu západiek, elektromagnetických kotiev, bistabilného ovládania a pod. Nájde použitie v obvodoch automatiky a ovládania av projektoch kontroly prístupu, s logickými vzťahmi od stavu: kontrolóra, čidla otvorenia dverí (kontaktrónu), tlačidla vstupu a pod.

ZÁKLADNÁ ŠPECIFIKÁCIA

Počet relé: 1
Napájanie: DC 10–16 V
Rozhranie:
Vstup S+: ovládanie DC 10–16 V
Výstup S-: ovládanie 0 V (GND)
Výstup R-: ovládanie 0 V (GND)
Prúdový odber: 20 mA (relé neaktívne), 65 mA (relé aktívne)
Počet časovo-logických programov: 18
Časové rozsahy: 0,1 s až 100 h
Max. spínacie napätie: AC 250 V/ DC 30 V
Max. spínací prúd: 10 A
Indikácia: LED dióda, LED displej
Prevádzková teplota: -10 až 40 °C
Rozmery: 120 × 43 × 22 mm
Hmotnosť: 60 g
