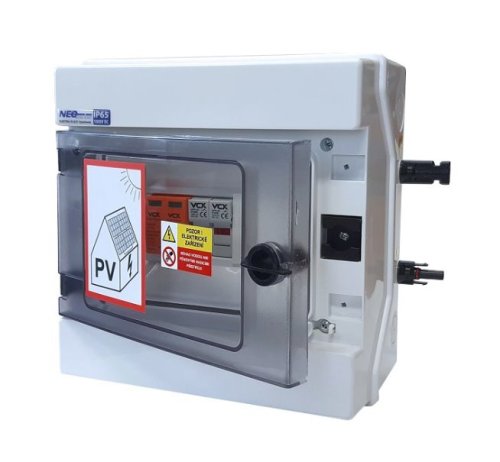

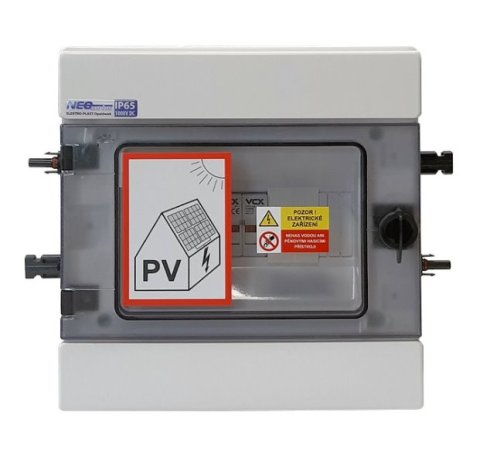

Certifikovaný DC nástenný rozvádzač VCX je určený pre 1 string s priehľadným vekom pre fotovoltaiku. Nájdete v ňom pozície pre celkom 8 modulov . Poradí si s maximálnym napätím 1 000 V DC . Navyše je vybavený krytím IP65 , ktoré ho spolu s kvalitným tesnením chráni pred prachom a striekajúcej vode .

Hlavné prednosti

• Kompletne vybavený rozvádzač
• Krytie IP65 – ochrana pred prachom a striekajúcou vodou
• Vysoko kvalitné komponenty
• Ochrana pred vysokým prepätím
• Ochrana pred skratom
• DC poistka na ochranu inštalácií
• Kvalitné MC4 konektory odolné voči UV žiareniu a poveternostným podmienkam

Rozvádzač do domácnosti aj do podniku

Rozvádzač sa hodí pre domáce aj priemyselné použitie , predovšetkým so solárnymi regulátormi pre ohrev vody. Môžete doň nainštalovať nadprúdové ističe a elektrické prístroje. Dvere rozvádzača otvorte na ľavú alebo pravú stranu. Záleží na vašich možnostiach.

Upozornenie: Inštaláciu rozvádzača môže vykonávať len osoba na to oprávnená (podľa vyhlášky 50 paragraf 6 a 8, nariadenie vlády 194/2022 Zb.). Nesprávne zapojenie a nastavenie môže spôsobiť úraz elektrickým prúdom, skrat alebo preťaženie a následne viesť k požiaru nehnuteľnosti. Reklamácie z dôvodu nesprávneho zapojenia a nastavenia systému nie sú akceptované.

Vysoko kvalitné komponenty

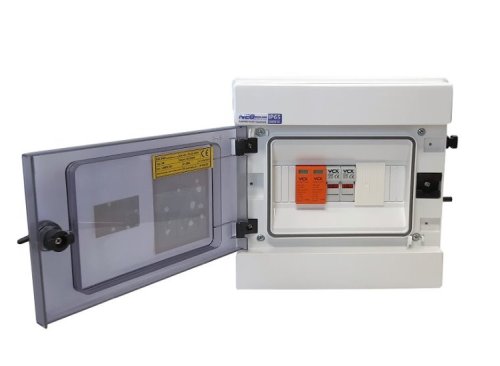

Rozvádzač je kompletne vybavený prepäťovou ochranou, poistkovým odpojovačom, 2 DC poistkami a celkom 4 konektormi MC4. Prepäťová ochrana T2-DC triedy C chráni fotovoltické zariadenia pred vysokým prepätím. Indikátor prevádzky vás informuje o tom, či je funkčný. Používa vysoko kvalitný varistor (MOV, polovodičová súčiastka) s vysokým prietokom.

Ochrana pred skratom

Poistkový odpojovač chráni fotovoltaické stringy pred skratom. Optický LED indikátor vás informuje o stave poistky. Vždy teda viete, kedy došlo k jej zlyhaniu. Indikátor nájdete na čelnej strane. Odpojovač je kompatibilný s valcovými poistkovými vložkami vo veľkosti 10 x 38 mm (nie sú súčasťou odpojovača).

DC poistka

DC poistka chráni fotovoltaické a nízkonapäťové jednosmerné inštalácie. Namontujete ju do držiaka MC4 alebo do poistkovej základne 10x38. Vložka zaistí jeden reťazec panelov.

Kvalitné konektory MC4

Konektory MC4 samec a MC4 samica vám umožní montáž do panelu. S ich pomocou k nim pripojíte fotovoltaické panely. Vďaka kvalitným materiálom majú konektory dlhú životnosť. Navyše sú odolné voči UV žiareniu a nepriaznivým poveternostným podmienkam .

Špecifikácia

• Značka: VCX
• Model: PROFI T2
• Určenie: rozvádzač
• Krytie: IP65
• Odolnosť: voči tryskajúcej vode zo všetkých strán (prietok až 12,5 l/min., tlak 30 kN/m², po dobu najmenej 3 minúty zo vzdialenosti 3 m)
• Splnenie noriem: ČSN

Vybavenie

• 1x VCX prepäťová ochrana T2 (C)
• 1x VCX poistkový odpojovač DC 2P
• 2x VCX DC poistka 10 x 38 gPV 15 A / 1 000 V
• 4x MC4 panelový konektor

Parametre – rozvádzač RH-8 NEO pre fotovoltaiku

• Rozmery (dx š xv): 260 x 260 x 138 mm
• Hmotnosť: 1,27 kg
• Krytie: IP65
• Prevádzkové napätie Unr: 230/400 V
• Izolačné napätie: 500 V AC, 1 000 V DC
• Menovitý prúd In AC: 100 A
• Počet modulov: 8
• Rozsah výšky modulov: 68–75 (95) mm
• PE svorka: 9x (1,5–16)
• N svorka: 9x (1,5–16)
• Odolnosť proti nárazu: stupeň IK 07
• Bezhalogénová: áno
• Zámok: nie
• Trieda: II
• Počet lístkov TH35: 1x
• Pracovná teplota: -25 až +60 °C

Parametre – prepäťová ochrana VCX T2-DC (PV385) DC trieda T2 (C) 2P 1000V Professional Plus

• Trieda ochrany: T2
• Ochranný prvok: Varistor
• Pripojenie max: 35mm²
• Menovité prevádzkové napätie: Un 1 000 V DC
• Menovitý impulzný zvodový prúd In (8/20 µs): 20 kA
• Maximálny rázový zvodový prúd Imax (8/20 µs): 40 kA
• Úroveň ochrany napätia: až <4,5 kV
• Skladovacia teplota: -30 až +70 °C
• Teplota pracovného prostredia: -30 až +50 °C
• Ochrana krytia: IP 20

Parametre – poistkový odpojovač VCX CFPV-32, 2P, 32A, 1kV s LED signalizáciou, na DIN lištu

• Poistková pätica 10x38: max 32 A 1 000 V DC
• Počet pólov: 2P
• Kapacita úpinky: 0,5–10mm²
• Spôsob montáže: lišta TH-35
• Menovité napätie (Un): 1 000 V DC
• Počet modulov: 2
• Indikátor prevádzky: áno, LED

Parametre – DC poistka VCX 1000V 10x38 mm pre solárne systémy 15A

• Valcová poistková vložka 10x38, 15 A 1 000 V DC
• Používa sa na ochranu fotovoltaických inštalácií a nízkonapäťových jednosmerných inštalácií
• Menovitý prúd: 15A
• Menovité napätie: 1 000 V DC
• Vlastnosti: oneskorená
• Prevádzková teplota: -40 až +90 °C
• V súlade s normou: IEC60269
• Prevádzková kategória gPV: ochrana v celom rozsahu

Parametre - konektor MC4 pre solárne panely, na panel - Female a Male

• Prúd: 32 A
• Napájanie: 1 000 V DC
• Počet drôtov: 1
• Materiál kontaktov: meď (100%), pocínované
• Odolnosť voči UV žiareniu: áno
• Norma horľavosti puzdra UL94: V0
• Materiál puzdra: PC/PPO
• Typ pripojenia: svorka
• Prierez vodiča: 2,5 až 6 mm²
• Stupeň krytia: IP67
• Prevádzková teplota: -40 až +90 °C

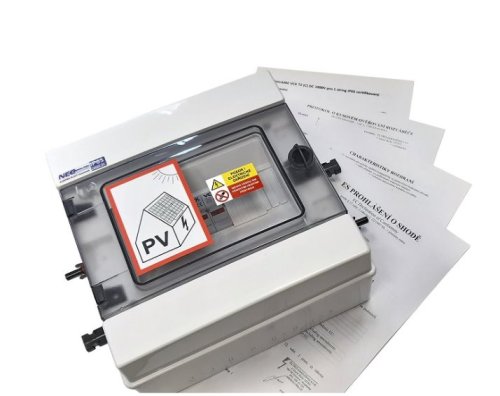

Obsah balenia

1. 1x rozvádzač
2. 1x protokol o kusovom overovaní rozvádzača
3. 1x ES vyhlásenie o zhode
4. 1x charakteristiky rozhrania
5. 1x schéma zapojenia
6. 1x manuál
