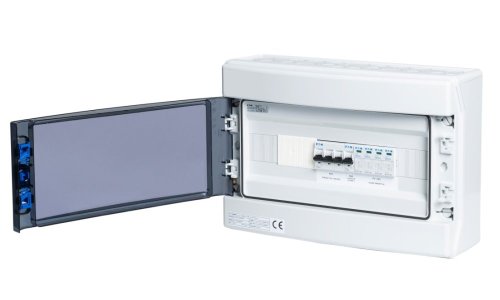

Xtend Solarmi AC25N0 osadený rozvádzač

AC rozvádzač určený pre montáž na stenu, trieda ochrany II, IP65, slúžiaca ako vstupný rozvádzač (pri striedači) pre trojfázové fotovoltaické elektrárne (typicky striedače: DEYE/Xtend Solarmi, GOODWE, SOLAX, GROWATT, WATTSONIC a iné).
Jeho výhodou je malý rozmer, možnosť „skladať“ s ostatnými AC rozvádzačmi vedľa seba alebo pod seba, čím je možné ich nainštalovať aj do priestoru, kde je problém s miestom.

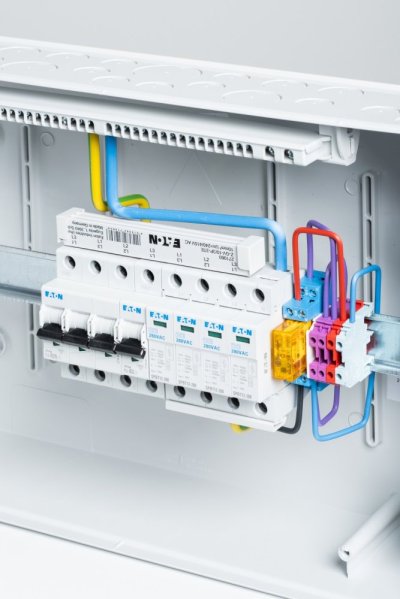

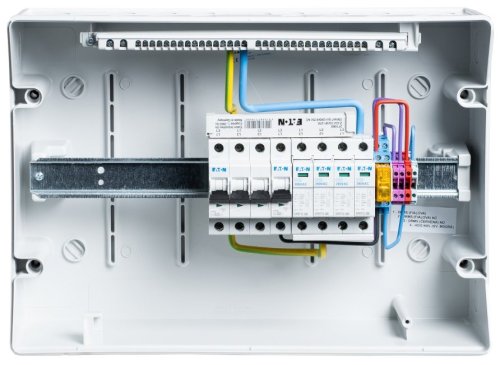

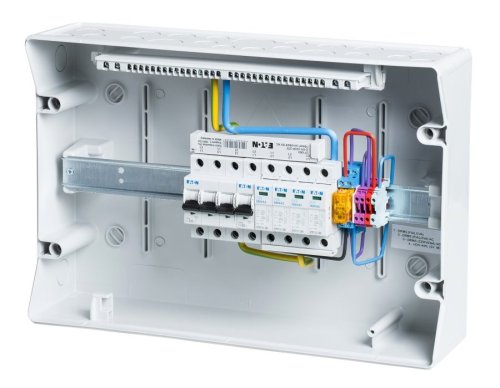

V rozvádzači je osadený zvodič prepätia AC T1+T2, istič B25/3 pre istenie vstupu do striedača a istič B2/1 , ktorý istí PATICI/RELE Finder, ktoré zaisťuje N0% pre splnenie podmienok distribúcií (súčasťou je ako NC, tak NO kontakt a stred). Tým je zaistené použitie pre všetky typy meničov na trhu.

Vhodné kombinovať s rozvádzačom R-FVE-DC2T1-IKA, R-FVE-DC3T1-IKA pre jednosmernú časť inštalácie a rozvádzačmi R-FVE-A40-2 pre zálohované okruhy s manuálnym prepínačom (premostenie striedača), alebo rozvádzačom R-FVE-Z4 s prúdovým chráničom, zásuvkami a istením.

• Spĺňa normu/požiadavky podľa STN EN IEC 61439-3 a 61439-1 edície 2
• Kompaktná rozvodnica, vnútorné použitie, IP65, rad IKA
• Vrátane N/PE svorkovnice
• Profesionálne prevedenie (ABS + dvere z polykarbonátu)
• 1 rad, 18 modulov, DIN lišty
• Menovité napätie 415 V AC & Menovité izolačné napätie 1000 V AC / 1500 V DC

Súpis komponentov:
1× Rozvodnica NA omietku IP65, priehľadné dvere, 1 rad, 18 modulov (EATON IKA-1/18-ST)
1× Zvodič prepätia triedy T1+T2 (B+C), 4pól sada pre TN-S (EATON SPBT12-280/4)
1× Istič PL6, char B, 1pólový, Icn = 6kA, In = 2A (EATON PL6-B2/1)
1× Relé + Pätica N0% (NC, NO, STRED) (FINDER RELE 2P/8A 230AC + PATICA 40/41/44/99.01)
1× Istič PL6, char B, 3-pólový, Icn = 6kA, In = 25A (EATON PL6-B25/3)

ZÁKLADNÁ ŠPECIFIKÁCIA

Určenie: pre fotovoltaiku
Osadené: áno
Materiál: plast
Hmotnosť: 3 kg
Rozmery: 418 × 286 × 148 mm
