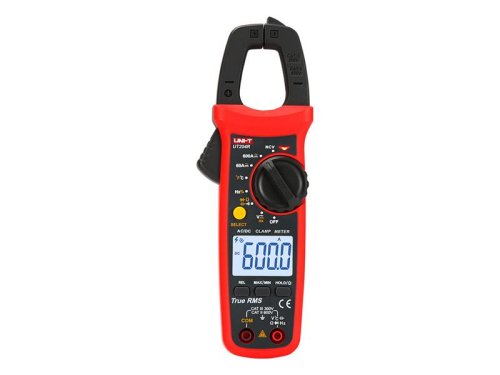

Multimeter UNI-T UT204R kliešťový
Digitálny kliešťový merač UT204R slúži na meranie striedavých a jednosmerných napätí do 600V, AC a DC prúdov do 600A a frekvencie 10Hz až 60kHz pri napätí nn do 600V a 10Hz až 10MHz pri napätí mn. Na všetkých rozsahoch má ochranu pred väčším napätím ako 600V a zvukový a optický alarm. Štvormiestny viac segmentový displej s rozmerom 37 x 25 mm so zadným podsvietením a rýchlou obnovovacou frekvenciou (3krát/s) . Rozovretie čeľustí umožňuje meranie na kábloch s priemerom až 28mm. Bezkontaktné snímanie elektrického poľa (NCV) umožňuje detekovať vodiče pod napätím v dvoch citlivostiach -EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz. Priložená sonda - kryt hrotov na testovacích kábloch umožňuje meranie na rozvodoch nn v kategórii CAT III bez nebezpečenstva vzniku oblúka. Bez krytov na hrotoch je možné merať testovacími káblami len na rozvodoch nn kategórie CAT II. S priloženým termočlánkom typu K (teplotný senzor nikelchróm - nikelkremík) umožňuje meranie teploty od -40 ° C do 1000 ° C.
Napájacia batéria 2ks 1,5 V R03. Príkon merača je cca 1,8 mA. Obvod má funkciu automatickej úspory energie. Spotreba v režime spánku je <11µA, čo účinne predlžuje životnosť batérie na cca 400 hodín.


Parametre produktu:

- meranie napätia, prúdu a frekvencie vysokého napätia do 600 V
- meranie frekvencií 10Hz až 10MHz
- meranie kapacít 60nF až 60mF
- meranie teploty -40 až +1000 °C
- pomerové (relatívne) meranie napätia a kapacít
- viac segmentový displej a zvukový / vizuálny alarm
- ochrana pred napätím väčším ako 600V naprieč rozsahmi
- bezkontaktná detekcia vodičov pod napätím
- automatické prepínanie rozsahov
- presnosť merania prúdov a napätia je garantovaná v rozmedzí 1% až 100% rozsahov


Technické parametre:

1. Meranie AC prúdu ( rozsahy / rozlíšenie / presnosť ):

60,00A / 0,010A / 50Hz ~ 100Hz ±(2,0%+5)
600,0A / 0,100A / 50Hz ~ 100Hz ±(2,0%+5)
- presnosť monitorovania kmitočtu pri meraní AC prúdu v rozmedzí 50 až 100Hz je ±(1,0%+5) pri rozlíšení 0,1Hz
- ochrana proti preťaženiu pri 620A


2. Meranie DC prúdu ( rozsahy / rozlíšenie / presnosť ):

60,00A / 0,010A / ±(2,0%+5)
600,0A / 0,100A / ±(2,0%+5)
- ochrana proti preťaženiu pri 620A


3. Meranie AC napätia ( rozsah / rozlíšenie / presnosť ):

6,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5)
60,00V / 0,010V / 10Hz ~ 10kHz ±(0,8%+5)
600,0V / 0,100V / 10Hz ~ 10kHz ±(0,8%+5)
- presnosť monitorovania kmitočtu pri meraní AC napätia v rozmedzí 10Hz až 60kHz ±(0,5%+2) pri rozlíšení 0,01Hz až 0,01kHz
- ochrana proti preťaženiu pri 600Vrms
- vstupná impedancia cca 10MG?


4. Meranie DC napätia ( rozsah / rozlíšenie / presnosť ):

600,0mV / 0,100mV / ±(0,7%+3)
6,000V / 0,001V / ±(0,5%+2)
60,00 V / 0,010 V / ±(0,5 %+2)
600,0V / 0,100V / ±(0,5%+2)
- vstupná impedancia cca 10M?
- ochrana proti preťaženiu pri 600Vrms


5. Meranie odporu ( rozsahy / rozlíšenie / presnosť ):

600,0? / 0,1? / ±(1,0%+2)
6,000k? / 0,001k? / ±(0,8%+2)
60,00k? / 0,01k? / ±(0,8%+2)
600,0k? / 0,1k? / ±(0,8%+2)
6,000M? / 0,001M? / ±(2,5%+5)
60,00M? / 0,01M? / ±(2,5%+5)
- ochrana proti preťaženiu pri 600 Vrms
- napätie otvoreného obvodu cca 1V


6. Meranie kapacity ( rozsahy /rozlíšenie / presnosť ):

60,00nF / 0,01nF / ±(4,0%+5)
600,0nF / 0,1nF / ±(4,0%+5)
6,000µF / 0,001µF / ±(4,0%+5)
60,00µF / 0,01µF / ±(4,0%+5)
600,0µF / 0,1µF / ±(4,0%+5)
6,000mF / 0,001mF / ±10,0%
60,00mF / 0,01mF / ±10,0%
- ochrana proti preťaženiu pri 600 Vrms


7. Meranie teploty (rozsahy/rozlíšenie/presnosť):

-40 °C až +40 °C / 1 °C / ± 4 °C
+40°C až +500°C / 1°C / ±(1,5%+5)
+500°C až +1000°C / 1°C / ±(2,0%+5)

-40°F až +104°F / 1°F / ±6°F
104°F až +932°F / 1°F / ±(2,0+6)
+932°F až +1832°F / 1°F / ±(2,5%+4)


8. Meranie frekvencie a plnenia (rozsahy/rozlíšenie/presnosť):

frekvencia: 10Hz až 10MHz / 0,01Hz až 0,01MHz / ±(0,1% + 4)
plnenie: 0,1 až 99,9% / 0,1% / ±(3,0% + 5)

- Poznámka 1 ) Citlivosť merania:
?100kHz: 200mVrms ? vstupná amplitúda ? 30V RMS
>100kHz~1MHz: 600mV RMS ? vstupná amplitúda ? 30V RMS
>1MHz~10MHz: 1V RMS ? vstupná amplitúda ? 30V RMS

- Poznámka 2 ) Meranie plnenia ( pracovného pomeru ) je použiteľné iba pre štvorcovú vlnu ?10kHz, amplitúda: 1V pp
Frekvencia ? 1kHz Pracovný pomer (Plnenie): 10.0%~95.0%
Frekvencia > 1kHz Pracovný pomer (Plnenie): 30.0%~70.0%
- ochrana proti preťaženiu pri 600 Vrms


9. Kontrola spojitosti obvodov:

- pri nameranom odpore menšom ako 10? signalizácia súvislého obvodu zaznie bzučiak
- pri nameranom odpore väčšom ako 31? signalizácia rozpojeného obvodu neznie bzučiak
- neistota v rozmedzí 10? až 31?
- napätie otvoreného obvodu asi 2,0V
- meranie na rozsahu 600?
- ochrana proti preťaženiu pri 600 Vrms


10. Meranie diód:

- v priepustnom smere je úbytok napätia polovodičového prechodu menší alebo rovný 2V
- pre kremíkový prechod je typický úbytok napätia 0,5 až 0,8V
- napätie otvoreného obvodu asi 4,0V
- meranie na rozsahu 6,000V


11. Bezkontaktné snímanie elektrického poľa (NCV):

- umožňuje detekovať vodiče pod napätím v dvoch citlivostiach -EFLo a - EFHi pre rozvody nn 110V/50/60Hz a 230V/50/60Hz


Ďalšie parametre:

- meranie maximálnych a minimálnych hodnôt: áno
- meranie v relatívnom (pomerovom) režime na meranie napätia a kapacity: áno
- zadržanie dát ( HOLD ): áno
- indikácia slabej batérie: áno
- automatické vypnutie napájania: áno
- napájanie batérie 1,5 V (R03): 2ks
- veľkosť podsvieteného displeja: 37 mm x 25 mm
- rozmery výrobku: 215 mm x 63,5 mm x 36 mm
- čistá hmotnosť produktu: 235 g
- farba výrobku: červená a šedá


Obsah balenia:

- kliešťový multimeter UT204R: 1ks
- testovacie káble: 1 pár
- termočlánok K do 1000 ° C: 1ks
- batéria 1,5 V (R03): 2ks
- návod na použitie: 1ks


Veľkoobchodné balenie:

- štandardné množstvo na kartón: 40ks
- štandardné rozmery kartónu: 485 mm x 295 mm x 385 mm
- štandardná hrubá hmotnosť kartónu: 16,7 kg


VÝROBCA: UNI-TREND
https://www.uni-trend.com/
