XtendLan LANTESTLCD8601S

Pokročilý tester na testovanie a diagnostiku rôznych typov káblov/vedení . Využíva technológiu TDR (Time Domain Reflectometre) na presnú lokalizáciu a identifikáciu závad vo vedení. Zariadenie je vybavené veľkým LCD displejom, ktorý zobrazuje všetky patričné informácie a podporuje viacjazyčné nastavenie. Okrem toho je vybavený vstavaným tónovým generátorom a funkciou vyhľadávania portov, takže je ideálny na testovanie sieťových káblov, telefónnych liniek a videokáblov.

• Tester ponúka širokú škálu funkcií pre rôzne typy testovania a diagnostiku.

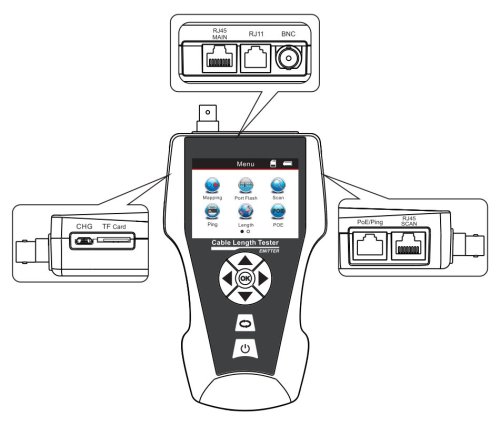

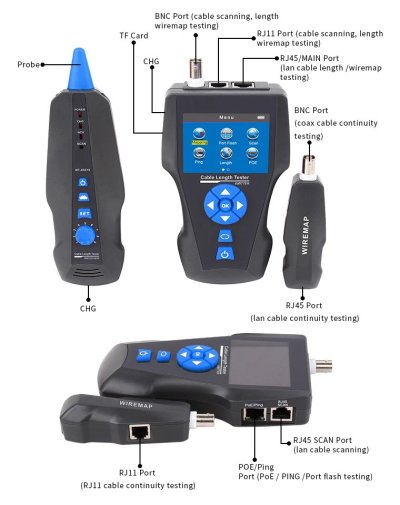

• Tester UTP/STP (RJ-45), koaxiálnych (BNC) a telefónnych (RJ-11) vedení.
• Ohmické metódy merania, vrátane rozšírených testov napájania PoE a odozvy PING.

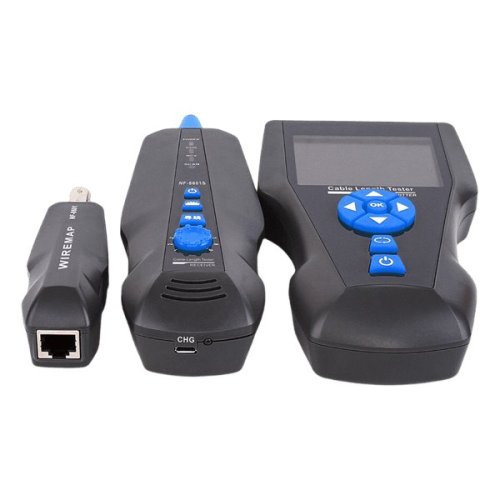

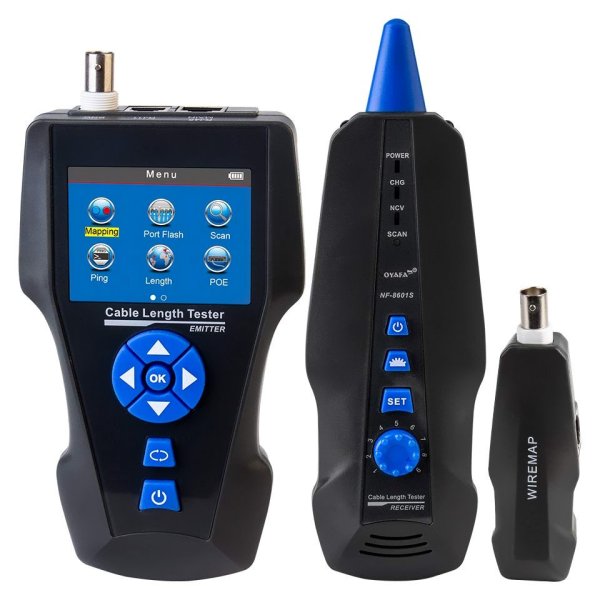

Výbava: detekčné sondy na vyhľadávanie káblového spojenia, 1x protislučka, farebný LCD displej

Typ meraných káblov:

• UTP/STP typicky Cat5, Cat5E, Cat6 a Cat7
• Koaxiálne káble
• USB prepojovacie káble
• Telefónne a iné jedno-párové káble

Druhy meraní:

• Meranie dĺžky vodičov (odrazová metóda)
• Test na rozpojenie, skrat s identifikáciou umiestnenej závady
• Schéma zapojenia vodičov v kábli (len pre porty RJ-45 s loobackom)
• Vyhľadávanie káblových vedení pomocou sondy
• Identifikácia kábla
• Ping (ICMP) na zvolenú IP adresu
• Meranie PoE napäťových úrovní na vodičoch

Presnosť dĺžkového merania:

• Pre neznámy kábel po predchádzajúcej kalibrácii na vzorke najmenej 10 m dĺžky: 2 % z dĺžky a +/- 0,5 m
• Pre káble Cat5E: 3% z dĺžky a +/- 0,5 m

ZÁKLADNÁ ŠPECIFIKÁCIA
