XtendLan ZSW16P-1114-150

Stabilizovaný napájací zdroj pre šestnásť spotrebičov, nastaviteľné napätie DC 11-14 V, každý port max. 1,5 A. Celkový výstupný prúd 12 A. Skrinka na stenu s inštalovaným PCB, káblové priechodky. Pripojenie káblov k internej svorkovnici. Ochrana proti skratu PTC termistory, 1,5 A na port. LED signalizácia funkčnosti portov.

ZÁKLADNÁ ŠPECIFIKÁCIA

Výstupný obvod:

Výstupné napätie: 11-14 DC, regulácia trimrom (naprázdno 11,75 V-14,25 V)
Výstupný prúd: 12 A (max 1,5 A na port)
Celkový výstupný výkon: 150 W (krátkodobo 170 W)
Ochranné prvky: skrat, preťaženie
Typ pripojenia: skrutková svorkovnica

Vstupný obvod:

Vstupné napätie: 100-240 V AC, 50-60 Hz
Typ pripojenia: skrutková svorkovnica
Účinnosť: min. 85 % pri maximálnej záťaži

Mechanické vlastnosti:

Materiál: kovová skriňa
Uzemnenie šasi: prepojenie s ochranným vodičom
Rozmery: 304 × 205 × 58 mm
Montáž: na stenu

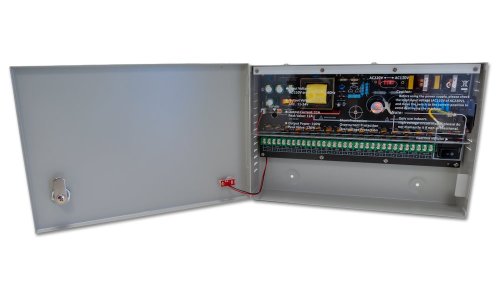

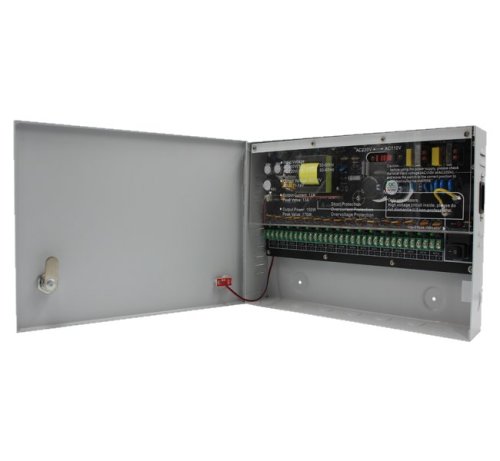

Pohľad na vnútorné usporiadanie:

https://download.asm.cz/inshop/prod/kamery/ZSW12P-1114-150-open_small.jpg />

Pohľad pri zatvorených dvierkach:

https://download.asm.cz/inshop/prod/kamery/ZSW12P-1114-150-frontclosed_small.jpg />

Pohľad zozadu:

https://download.asm.cz/inshop/prod/kamery/ZSW12P-1114-150-back_small.jpg />

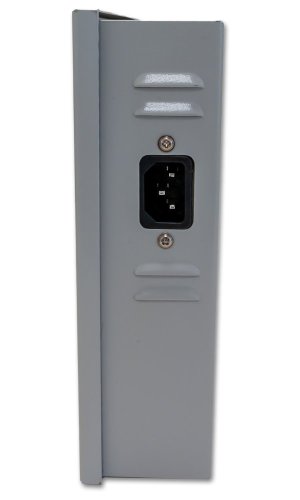

Pohľad sprava:

https://download.asm.cz/inshop/prod/kamery/ZSW12P-1114-150-rightclosed_small.jpg />

Pohľad zdola:

https://download.asm.cz/inshop/prod/kamery/ZSW12P-1114-150-downclosed_small.jpg />

Poznamenávame, že obzvlášť pri realizácii analógových kamerových systémov je vhodné vykonať uzemnenie všetkých tienení a neživých vodivých častí na spoločný potenciál, ktorým je v drvivej väčšine prípadov ochraný vodič. Odporúčame vykonať prepojenie záporného pólu jednosmerného napájania s ochraným vodičom elektrických rozvodov a rovnako tak vykonať uzemnenie všetkých kovových častí, tienenie koaxiálnych vodičov, držiakov kamier atď. Ide o základné opatrenia proti rozdielom potenciálov, ktoré zhoršujú kvalitu obrazu. Ako aj o základnú ochranu proti atmosférickému prepätiu či nebezpečným dotykovým napätím.
