XtendLan ZSW04F-1214-36

Stabilizovaný napájací zdroj pre štyri spotrebiče, nastaviteľné napätie DC 12-14 V, každý port max. 1 A. Celkový výstupný prúd 3 A, krátkodobo 3,5 A. Skrinka na stenu s inštalovaným PCB s hlavným vypínačom a káblovými priechodkami. Pripojenie káblov k internej svorkovnici. Ochrana proti skratu prístrojovou poistkou, ochrana proti prepätiu. LED signalizácia funkčnosti portov. Dvierka sú vybavené jednoduchým zámkom.

ZÁKLADNÁ ŠPECIFIKÁCIA

Výstupné napätie: DC 12 V, nastaviteľné v rozpätí DC 12-14 V, regulácia trimrom
Výstupný prúd: 3 A (3,5 A krátkodobo)
Celkový výstupný výkon: 36 W (40 W krátkodobo)
Ochranné prvky: skrat, preťaženie, prepätie
Typ pripojenia: skrutková svorkovnica

Vstupný obvod:

Vstupné napätie: 100-240V AC, 50-60Hz
Typ pripojenia: skrutková svorkovnica
Účinnosť: min. 85% pri maximálnej záťaži

Mechanické vlastnosti:

Materiál: kovová skriňa
Uzemnenie šasi: prepojenie s ochranným vodičom
Rozmery: 163 × 163 × 48 mm
Hmotnosť: 800 g
Montáž: múr

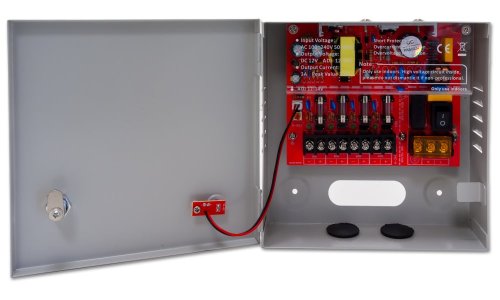

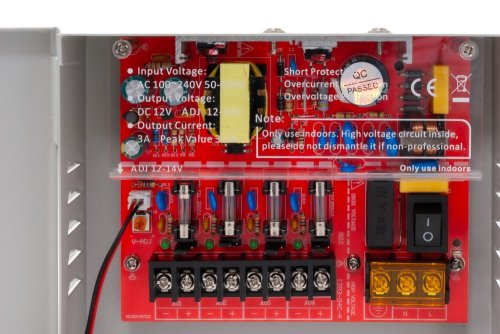

Pohľad na vnútorné usporiadanie:

https://download.asm.cz/inshop/prod/kamery/ZS04F-1214-36S_front_small.jpg />

Pohľad pri zatvorených dvierkach:

https://download.asm.cz/inshop/prod/kamery/ZS04F-1214-36S_front_closed_small.jpg />

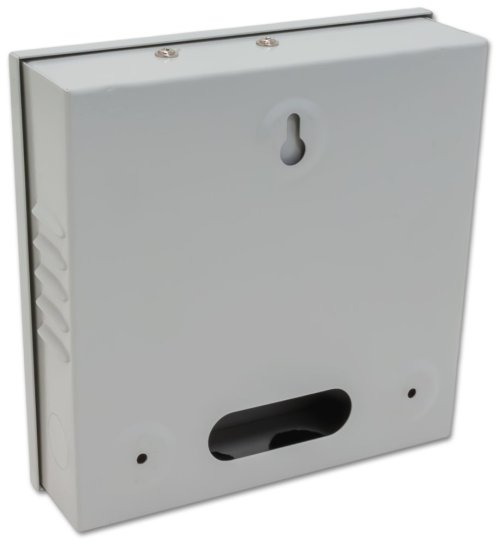

Pohľad zozadu:

https://download.asm.cz/inshop/prod/kamery/ZS04F-1214-36S_back_small.jpg />

Pohľad sprava:

https://download.asm.cz/inshop/prod/kamery/ZS04F-1214-36S_rightside_small.jpg />

Poznamenávame, že obzvlášť pri realizácii analógových kamerových systémov je vhodné vykonať uzemnenie všetkých tienení a neživých vodivých častí na spoločný potenciál, ktorým je v drvivej väčšine prípadov ochraný vodič. Odporúčame vykonať prepojenie záporného pólu jednosmerného napájania s ochraným vodičom elektrických rozvodov a rovnako tak vykonať uzemnenie všetkých kovových častí, tienenie koaxiálnych vodičov, držiakov kamier atď. Ide o základné opatrenia proti rozdielom potenciálov, ktoré zhoršujú kvalitu obrazu. Ako aj o základnú ochranu proti atmosférickému prepätiu či nebezpečným dotykovým napätím.
