XtendLan ZSW09F-1214-60

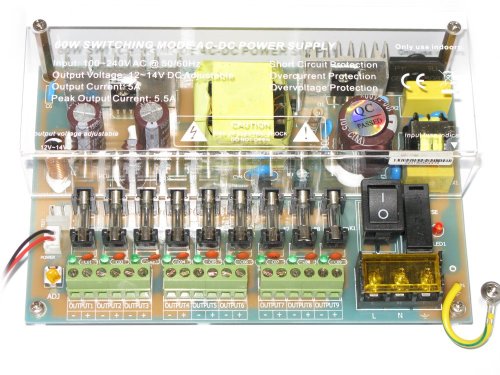

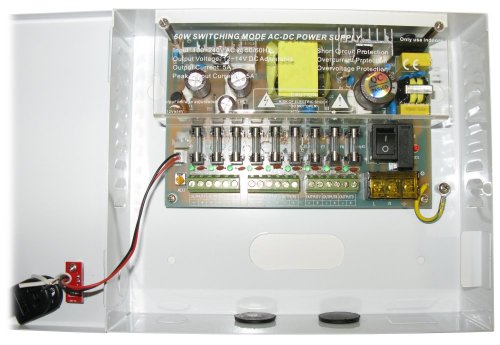

Stabilizovaný napájací zdroj pre osem spotrebičov, nastaviteľné napätie DC 12-14 V, každý port max. 1 A. Celkový výstupný prúd 5 A, krátkodobo 7,5 A. Skrinka na stenu s inštalovaným PCB, káblové priechodky. Pripojenie káblov k internej svorkovnici. Ochrana proti skratu prístrojovou poistkou, ochrana proti prepätiu. LED signalizácia funkčnosti portov.

ZÁKLADNÁ ŠPECIFIKÁCIA

Výstupný obvod:

Výstupné napätie: 12-14 DC, regulácia trimrom (naprázdno 11,75 V - 14,25 V)
Výstupný prúd: 5 A
Celkový výstupný výkon: 60 W (krátkodobo 90 W)
Ochranné prvky: skrat, preťaženie, prepätie
Typ pripojenia: skrutková svorkovnica

Vstupný obvod:

Vstupné napätie: 100–240 V AC (50-60 Hz)
Typ pripojenia: skrutková svorkovnica
Účinnosť: min. 85% pri maximálnej záťaži

Mechanické vlastnosti:

Materiál: kovová skriňa
Uzemnenie šasi: prepojenie s ochranným vodičom
Rozmery: 204 × 204 × 53 mm
Montáž: na stenu

Poznamenávame, že obzvlášť pri realizácii analógových kamerových systémov je vhodné vykonať uzemnenie všetkých tienení a neživých vodivých častí na spoločný potenciál, ktorým je v drvivej väčšine prípadov ochraný vodič. Odporúčame vykonať prepojenie záporného pólu jednosmerného napájania s ochraným vodičom elektrických rozvodov a rovnako tak vykonať uzemnenie všetkých kovových častí, tienenie koaxiálnych vodičov, držiakov kamier atď. Ide o základné opatrenia proti rozdielom potenciálov, ktoré zhoršujú kvalitu obrazu. Ako aj o základnú ochranu proti atmosférickému prepätiu či nebezpečným dotykovým napätím.
