XtendLan Zdroj 12V DC, 4 porty, 3A celkom, 36W, tavn. poistky, skrinka, zálohovateľný batérií

XtendLan ZSW04F-12-36B; Stabilizovaný napájací zdroj pre štyri spotrebiče s okruhom na nabíjanie a pripojenie záložnej batérie.

Vaša cena	40,50 €
Vaša cena bez DPH	32,93 €

Dostupnosť	Skladom > 5 ks
Odosielame zajtra

Výpredaj tovarov tejto kategórie - zľavy až 80%

Uhlák Zn hranatý 25x22x30/44cm CZ - VÝPREDAJ

18,56 €

Skladom

Redukcia do komína 160/120mm (d.80mm) t.1,5mm ČER - VÝPREDAJ

11,42 €

Skladom

Rošt plochý 300x200mm, liatinový - VÝPREDAJ

27,67 €

Skladom

Podrobný popis

XtendLan ZSW04F-12-36B

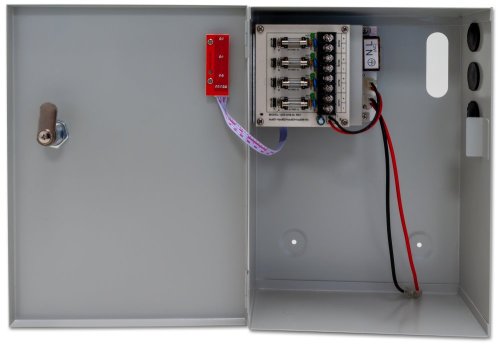

Stabilizovaný napájací zdroj pre štyri spotrebiče s okruhom na nabíjanie a pripojenie záložnej batérie. Celkový výstupný prúd 3 A. Skrinka na stenu s inštalovaným PCB, káblové priechodky, vypínač vo vnútri skrinky. Pripojenie káblov k internej svorkovnici, možnosť odpojenia výstupu prepojkou bez nutnosti odpájania vodičov. Ochrana proti skratu prístrojovou poistkou, ochrana proti prepätiu. LED diódy diagnostikujú stav portov, na prvý pohľad je napr. rozpoznateľná vyhorená poistka. Batériový okruh dobíjaný 1 A. Ochrana proti skratu batérie a ochrana batérie proti úplnému vybitiu.

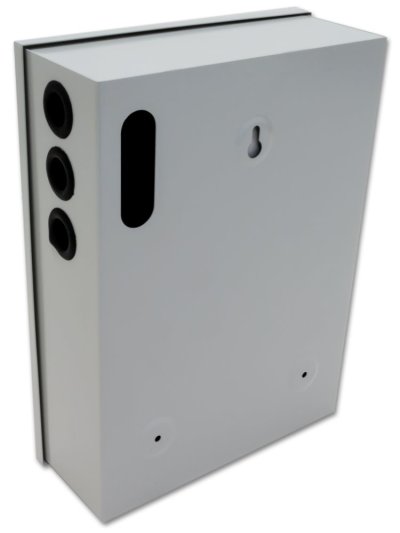

Káblové priechody štyri v bočnej stene zalepené gumou, jeden vylomiteľný v hornej časti, priemer otvorov 19 mm, dvierka s jednoduchým zámkom.

Poznámky:

Zvlášť pri realizácii analógových kamerových systémov je vhodné vykonať uzemnenie všetkých tienení a neživých vodivých častí na spoločný potenciál, ktorým je v drvivej väčšine prípadov ochranný vodič. Odporúčame vykonať prepojenie záporného pólu jednosmerného napájania s ochranným vodičom elektrických rozvodov a rovnako tak vykonať uzemnenie všetkých kovových častí, tienenie koaxiálnych vodičov, držiakov kamier atď. Ide o základné opatrenia proti rozdielom potenciálov, ktoré zhoršujú kvalitu obrazu. Ako aj o základnú ochranu proti atmosférickému prepätiu či nebezpečným dotykovým napätím.

Nastavenie výstupného napätia nemá vplyv na napätie pri práci z batérie (zdroj nepracuje ako napäťový menič), preto venujte pozornosť výkonu batérie a skutočne poskytovanému napätiu pri výpadku. Pri väčšom prúdovom odbere odporúčame tiež dobré pripevnenie Fastonov na konektory batérie na zníženie prechodového odporu.

Hlavný vypínač vo vnútri skrinky odpája iba napájanie 230 V nie napájanie z batérie, pre úplné vypnutie pri inštalačných činnostiach odpojte aj konektor batérie

Upozornenie: batéria nie je súčasťou balenia.

ZÁKLADNÁ ŠPECIFIKÁCIA

Výstupný obvod:

Výstupné napätie: 12 V DC
Výstupný prúd súčtom: 3 A (+1 A dobíjanie batérie)
Výstupný prúd na každom porte: určený poistkou 1,5 A
Celkový výstupný výkon: 36 W (+ 12 W dobíjanie batérie)
Ochrana:

proti skratu a preťaženiu výstupov: chránený tavnou prístrojovou poistkou na každom porte, štandardný typ 5x20 mm, Fast, 1,5 A

proti prepätiu: varistorom (prahové napätie 40 V)

Vstupný obvod:

Vstupné napätie: 100-240 V, 50-60 Hz
Účinnosť: min. 85 % pri maximálnej záťaži

Napájanie batérie:

Rozmery priestoru pre batériu (ŠxVxH): 157 x 107 x 69 mm (batéria nie je súčasťou), typicky je možné inštalovať 5Ah až 7Ah olovený akumulátor
Nabíjanie batérie: napätím o cca. 0,8 V vyššom ako nastavené výstupné napätie, tzn. pri výstupe 12 V nabíja pri napätí cca. 13 V, max. prúdom 1 A
Ochrana:

proti skratu batérie, chybná batéria nespôsobí závadu napájacieho systému, je automaticky odpojená

proti úplnému vybitiu batérie (pokiaľ napätie na batérii klesne pod cca. 11,4 V) zabraňuje sa tak poškodeniu batérie
Reset: 1 x resetovacie tlačidlo batérie, použijete iba pri výmene chybnej batérie, nie je nutné vypínať napájanie
Napojenie: štandardnými Faston konektormi (6,3 mm šírka)

Mechanické vlastnosti:

Materiál: kovová skriňa, šedej farby
Uzemnenie šasi: prepojenie s ochranným vodičom
Rozmery: 203 x 163 x 74 mm
Montáž: na stenu (dva závesné body, dva ďalšie na zaistenie na stene)
